Использование инструментов трансформации


Далее Вы познакомитесь с инструментами преобразования Maya, а также как можно наиболее эффективно трансформировать объект разными способами.

Масштабирование куба

Щелкните на иконке инструмента Scale (масштаб) на панели наиболее часто используемых инструментов в левой верхней части главного окна Maya.

Название инструмента и короткая подсказка показываются в строке помощи (

Help Line

) внизу главного окна Maya. Это - одна из уже ставших стандартом традиций Maya.

СОВЕТ

Для того, чтобы прочесть информацию об инструменте, просто подведите к иконке мышь, не нажимая на ее кнопки.

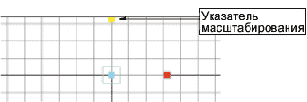

На виде спереди щелкните на верхнем квадрате на рукоятке инструмента

Scale

. Если рукоятка не отображается, щелкните на кубе.

Инструменты трансформации Maya имеют указатели для манипулирования, соответствующие осям XYZ. С помощью этих указателей Вы можете управлять направлением трансформации. Щелкнув на указатель определенной оси, Вы запрещаете трансформацию в этом направлении.

Перетащите мышкой верхний указатель вверх до положения, когда верх куба не будет на уровне первой линии сетки над уровнем плоскости пола.

Плоскость пола - это плоскость, образованная осями X и Z (Считается, что ось Y - вертикальная). На виде спереди эта плоскость отображается в виде темной горизонтальной линии, а на виде в перспективе - в виде сетки.

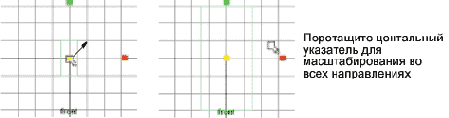

Щелкните мышкой на центральном указателе и перетаскивайте вправо, пока верх куба не достигнет третьей линии сетки. Перетаскивание центрального указателя масштабирует объект во всех направлениях. При этом все пропорции, которые Вы получили на предыдущем шаге, сохраняются.

На виде сверху щелкните на Нижнем указателе, и перетащите ее до положения, когда толщина куба не станет такой, как у двери (естественно, учитывая пропорции). Посмотрите на результат в окне вида в перспективе.

Щелкните на иконке инструмента

Move

. Указатели манипулирования изменяются в соответствии с выбранным в данный момент инструментом. Если Вы не знаете, какой инструмент выбран в данный момент, Вы можете догадаться об этом, просто посмотрев на указатели - они своим видом могут намекнуть о возможных с помощью их действиях.

На виде спереди перетащите куб за верхнюю часть до тех пор, пока низ не "станет" на плоскость пола. Теперь у нас уже есть заготовка двери.
